天河CAD 有些CAD图形能显示却打印不出来

发布时间：

2023-07-03 16:08

原因：如果图形绘制在AutoCAD自动产生的图层（DEFPOINTS、ASHADE等）上，或者不允许打印的图层中，就会出现这种情况。

解决方法：

1） 例如在DEFPOINTS图层中，则切换图层即可。如选择对象后在命令行输入“2”，回车，这样就将图形变更为“2细线层”中的对象，就可以显示了；

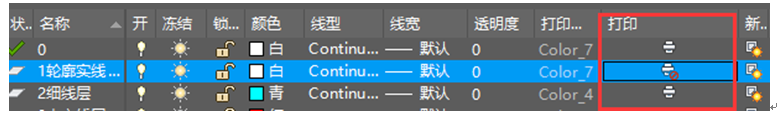

2） 如果不在这些图层中，则查明单独选择这些对象，看具体在哪个图层。命令行键入“layer”显示图层特性管理器，查看该图层是不是不允许打开，如果是，改为可打印即可。
