天河THCAD 剪切一个对象出现多段处理的现象

发布时间：

2023-06-27 23:58

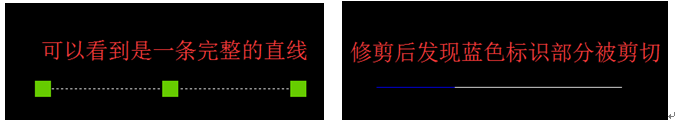

问题描述：例如执行trim（修剪）命令，直接回车，选择一个对象，例如一条单独的直线，但发现本身一条完整的直线，却被修剪成了几段。

答：这是由于系统变量EDGEMODE的值发生变化的原因。



处理方法：命令行键入EDGEMODE，回车，键入0，回车，即可。

或下拉菜单中找到：设置——设置——图面——绘图——修改对象——修剪/扩展，“勾选[0]使用选取的边缘，不扩展”，关闭窗口。

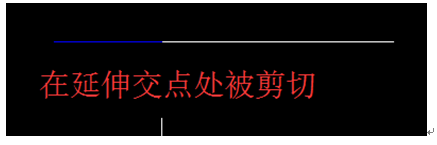

当EDGEMODE的值为1的时候，即为“[1]扩展或修剪选取的对象至切割或边界边缘的扩展线”。

知道了该值的含义，再看看上例的局部图形，就可以体会到其处理的精妙了。

也就是说，我们在绘图过程中可以充分的利用该系统变量来修剪一些未相交的对象。
