天河THCAD 在标注小尺寸时，如何不显示中间的尺寸线

发布时间：

2023-06-27 23:58

答：菜单：格式——标注样式，打开图形资源管理器中的标注样式，

选择当前使用的样式，如TH_GBDIM，

在出现的“编辑尺寸样式”界面中，选择填入，

取消勾选“强制标注线”的 “即使文字置于外侧也绘制标注线”选项。

要做为默认设置，则应在《THCAD.DWT》样板文件中修改该设置，然后确认保存。

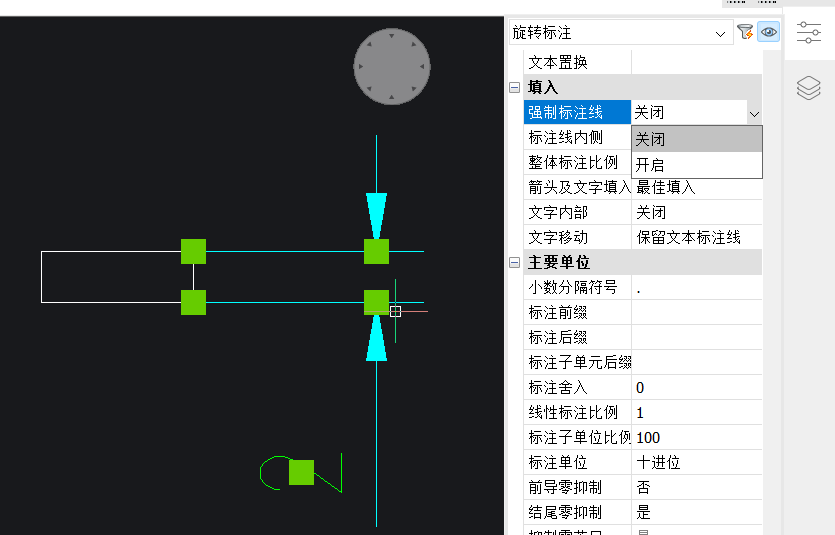

个别尺寸标注修改的话，也可以在属性面板中单独去修改，如下图：
