天河THCAD 图形局部放大后，如何保证标注尺寸值不变

发布时间：

2023-06-27 23:58

答：系统变量Dimlfac，设置线性标注测量的比例系数，对其后的尺寸标注起作用。

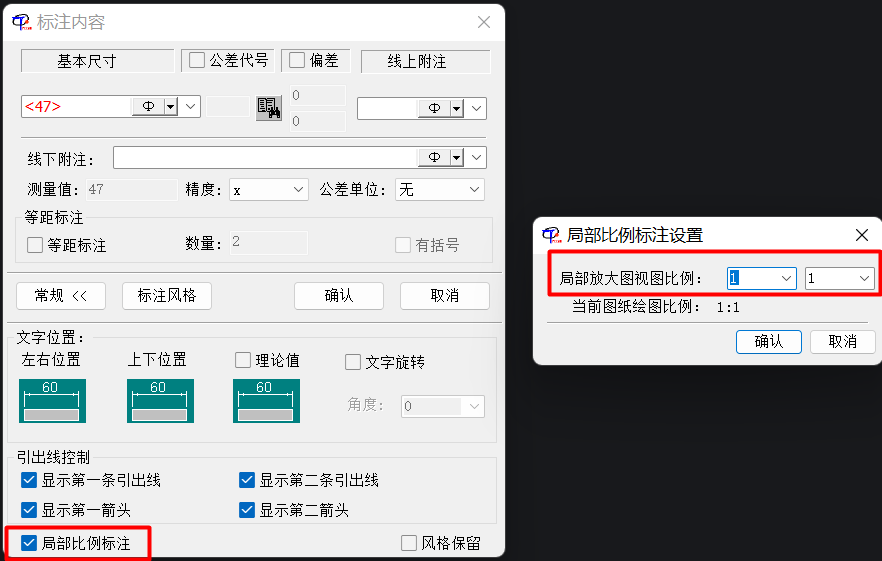

用THCAD标注尺寸，在选择标注对象后，按空格键，

在“标注内容”窗口中，点取“高级”按钮，

选择“局部比例标注”，设置“局部放大图视图比例”，确认，确认即可标注出正确的尺寸。

若使以后的标注也使用此比例，在该窗口勾选“风格保留”即可。

注意不用时，一定要关闭“局部比例标注”选项，并勾选“风格保留”。
