天河THCAD 引线、焊接符号文字很高

发布时间：

2023-06-27 23:58

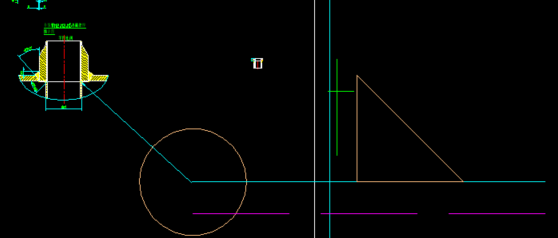

现象：问题图纸中出现引线和焊接符号标注符号很高的现象。下面以例子说明：

原因：标注样式中设置的文字高度可能非常大。

先检查尺寸标注的设置情况。命令行键入dd，空格。这里，我们看到TH_GBDIM标注样式的文字样式：

接着在命令行键入ST，空格，查看到该文字样式的图纸文字高度是一个非零值。



解决方案：

命令行键入st，空格。先调整该文字样式的图纸文字高度为0：

接着键入dd，空格，调整TH_GBDIM标注样式的文字高度为合适值，如3.5。关闭窗口即可。
