天河THCAD 怎么去掉字段的背景色

发布时间：

2023-06-27 23:59

在CAD中，FIELD字段命令可以创建包含字段的多行文字对象。

字段是在图形生命周期中可随数据改变而更新显示内容的文字。字段更新时，将显示最新的字段值。

利用FIELD插入字段的时候，字段都有一个背景色，如下图所示：

这样显示会提醒用户这个文字较为特殊，并非普通的文字，因此在一些普通文字当中插入字段时，插入字段的背景色很重要。

字段的背景色不会影响打印，我们可以不用管它。



去除背景色有两种方法。

方法1：命令行输入OP，空格，切换到“用户系统配置”，取消“显示字段的背景”的勾选。

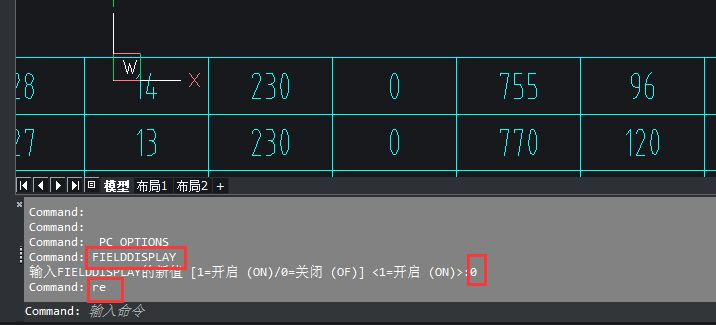

方法2：命令行键入FIELDDISPLAY，空格，0，空格。继续命令行键入re，空格，刷新图面，字段的背景色就消失了。
