天河THCAD 拷贝图形时实际插入位置与选择插入位置不在同一点

发布时间：

2023-06-28 23:58

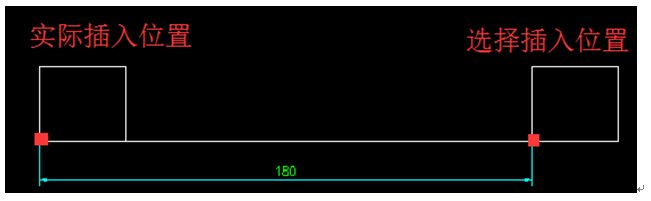

问题：拷贝图形的时候，明明选择的插入点为A，但实际插入点为B，两者总是有一个固定的距离，且跟具体文件有关。

答：这跟系统变量INSBASE的值有关，该值保存到文件中。

在命令行键入insbase，回车，输入0,0,0，回车。

或点击下拉菜单：设置——设置——图面——绘图——创建对象——块——插入基准点，修改坐标值为0。
