天河THCAD 图纸导成PDF之后，线条都会没

发布时间：

2023-06-27 23:59

问题：图纸背景颜色设为白色，以及导成PDF之后，线条都会没。因为PDF它背景是白的，我这线条也是白的，然后就都没了。

解决：图纸颜色设置问题。

       正常情况下线条颜色会自动反色的，导pdf，也是打印的过程，跟你选用的打印样式的设置也可能有关。

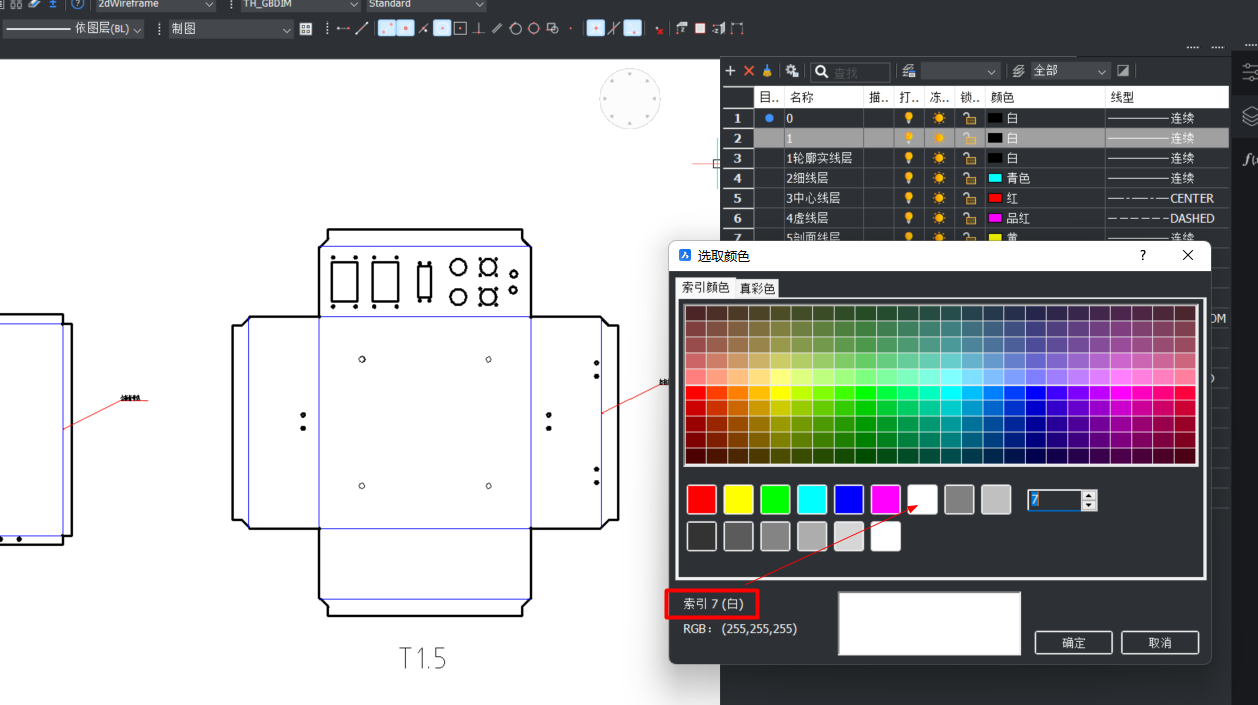

       经分析，图纸中线条是设置的1层，真彩色的白色，不是通常的索引色的白色；只有索引颜色才会反显，请修改1层颜色为索引颜色7白。
