天河CAD 尺寸值有框格，但非理论框

发布时间：

2023-06-30 23:58

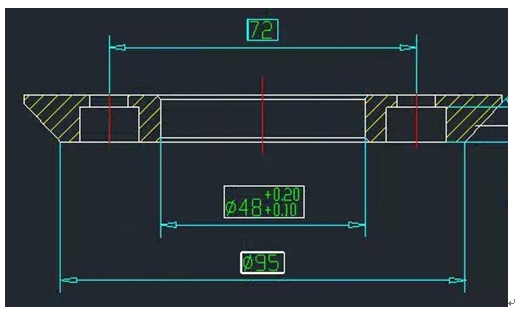

现象：如下图所示，尺寸值的周围有框格，但并未设置理论框；箭头也是空心的。

解答：这是由于设置了填充颜色，且未填充造成的。

解决方法：

1、 解决箭头空心问题：命令行键入fill，回车，on，回车，即可。

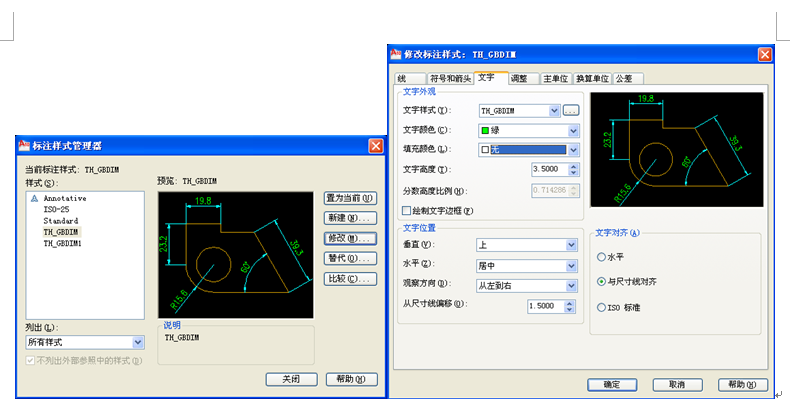

2、 解决背景问题：命令行键入dd，回车，调出标注样式管理器，选择需要修改的标注样式，点“修改”，切换到文字页，修改填充颜色为空。
