天河CAD 标注圆弧的时候自动加圆弧延长线

发布时间：

2023-06-30 23:58

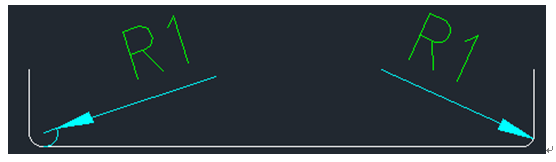

现象：有的时候出现进行圆弧标注的时候自动添加圆弧延长线，如下图左侧效果。尤其是小圆弧，不符合一般标注方法，如何处理。

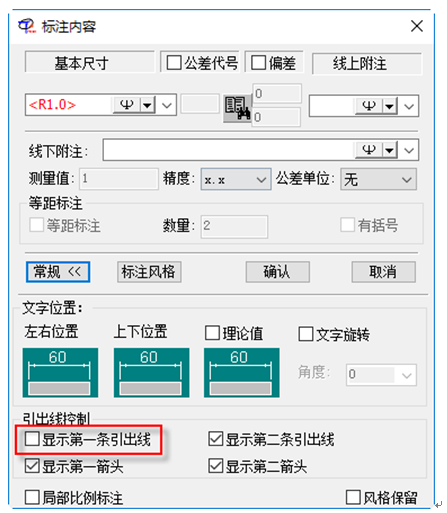

解决方法1：标注的过程中修改标注参数，即取消“显示第一条引出线”。

解决方法2：在标注过程中根据命令行提示，键入Q，回车，再稍移动鼠标刷新即可。
