天河CAD 如何修改尺寸偏差文字的高度

发布时间：

2023-06-30 23:58

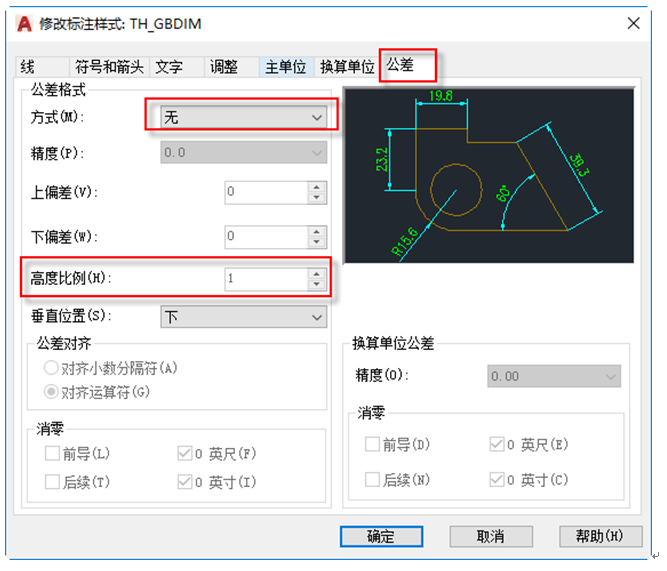

问题分析：PCCAD尺寸偏差值的高度实际上就是读的标注样式TH_GBDIM公差值的高度比例。默认是0.714，相对大小比较合适。如果您在标注前修改了公差的高度比例值，则会按照当前的设置生成。

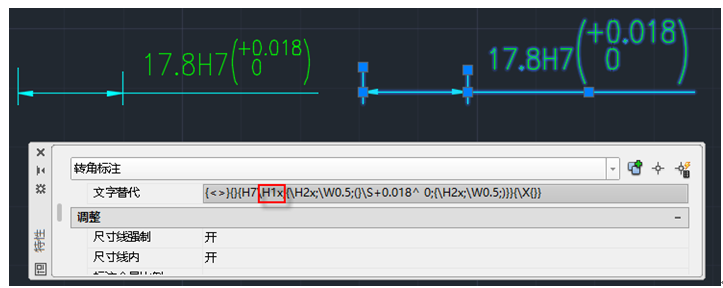

解决方法：如果需要调整已绘制偏差值的高度，则调出特性窗口，在文字替代中找到公差值，其后就是文字高度。例如原来为1，修改为0.7，则将“H1x”修改为“H0.7x”即可。



问题分析：PCCAD尺寸偏差值的高度实际上就是读的标注样式TH_GBDIM公差值的高度比例。
