天河CAD 非天河CAD中打开粗造度等符号变成乱码

发布时间：

2023-06-30 23:58

答：在天河CAD保存的情况下，注意一下系统变量 PROXYGRAPHICS 的值是否为1（0 不将代理对象的图像与图形一起保存，仅显示一个边框；1 将代理对象的图像与图形一起保存）。

命令行键入PROXYGRAPHICS，回车，尖括号中的值即为当前值。如果不是1，请继续键入1，回车，保存文件。

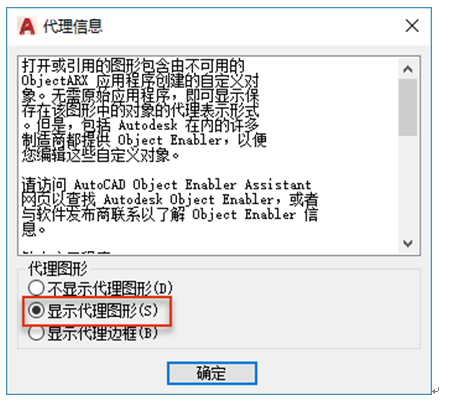

另外，在非天河CAD中打开时会弹出代理信息框，请选择“显示代理图形”。

如果没有弹出代理信息窗口，可在命令行键入PROXYSHOW （系统变量，控制代理对象在图形中的显示，初始值为1，即：显示所有代理对象的图形图像），回车，确认尖括号中值为1即可。

如果不为1，请继续键入1，回车。然后重启CAD，再打开文件。
